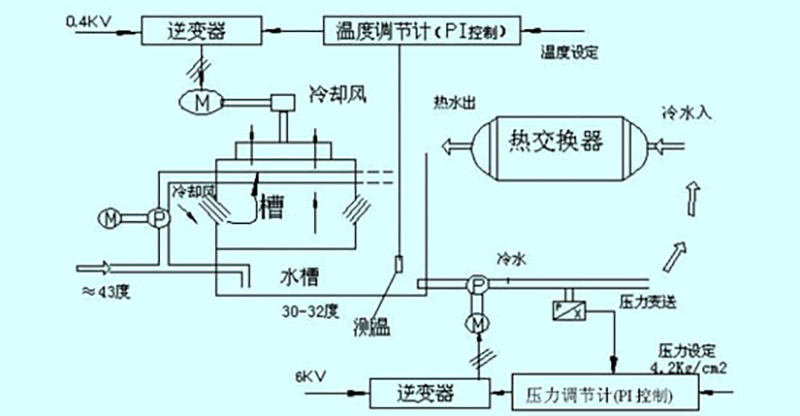

如循環水冷卻塔冷卻風扇冷卻水泵變頻調速系統圖所示。
1.涼水塔頂部冷卻風扇
熱交換器回來的43℃左右的熱水，部分或全部經噴淋裝置呈雨滴狀下來，冷卻風扇將室外冷空氣自下而上地排出，進行逆向交換，冷卻下來的30～32℃水流入儲水池。
冷卻風扇變頻調速是一個溫度閉環控制系統。熊貓水泵廠舉例證明，例如:儲水池水溫設定為30℃，如果實測水溫高于30℃，則會自動增加輸出頻率→提高風扇轉速→增強冷卻效果→儲水池內水溫降下來，反之亦然。
2.涼水塔底部循環水泵
冷卻水循環水泵將儲水池內冷水以泵出口壓力4.2kg/cm2 輸送至熱交換器，冷水→熱水→回至涼水塔周而復始地循環使用，根據不同的工況，冷卻水的流量是隨機變化的，但是泵出口壓力應基本保持不變。
循環水泵變頻調速應是一個壓力閉環控制系統。設定泵出口壓力為控制參數，實際壓力如果發生偏差±△p時，則自動調節輸出頻率→改變泵的出口壓力→使之泵出口壓力基本維持設定壓力值，不同于原先靠控制出口閥門的開啟度的方法。熊貓水泵意識到變頻調速可以實現高效節能，不存在節流損耗。
