離心泵的品種很多，各種類型的泵的結構雖然不同，但主要部件基本相同。主要零部件有泵蓋、泵體、葉輪、填料函、泵軸、軸聯器、軸承及托架等。
1、B型泵；泵的一端在托架內用軸承支撐，裝有葉輪的一端懸臂伸出托架外。按泵體與泵蓋的部分位置不同，又分為前開式和后開式。后開式的優點在于檢修時，只要將托架止口螺母松開即可將托架連同葉輪一起取出，不必撤卸泵的進、排液管路。
B型離心泵葉輪產生的軸向力大部分由平衡孔平衡，剩余軸向力由軸承承受。泵體內部有逐漸擴大的蝸形流道，其最高點處開有供灌泵時用的排氣螺孔。在泵蓋內壁與葉輪接觸易磨損處裝有密封環，以防止高壓水漏回到進水段，影響泵的效率。軸封裝置采用填料密封，泵內的壓力水可直接由開在后蓋上的孔送到水封環，起水封作用。這種泵一般可與電動機通過聯軸器直聯。它的優點是結構簡單，工作可靠，易加工制造和維修保養，適應性強，因而得到廣泛應用。

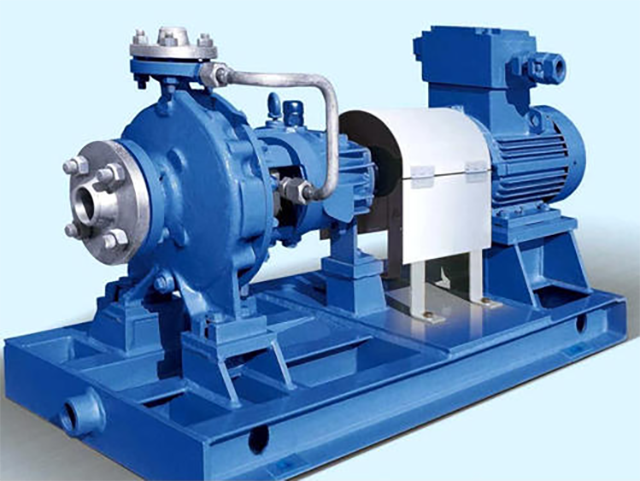

2、IS性泵；目前，B型離心泵已逐漸被IS型泵所取代。這是一種能耗較低的單級單吸式離心泵。與B型泵葉輪吸液口直徑較大，泵殼體吸入口、排出口作了改進，泵體直接支在基價上。與同性能B型泵相比，IS型泵的配用功率較小。IS型泵的泵體和泵蓋為后開式結構型式，優點是檢修方便，既不用拆卸泵體、管路和電機，只需拆下加長聯軸器的中間連接，就可退出轉動部件進行檢修。
IS型泵適用于工業和城市給水、排水，也可用于農業。供輸送清水或物理及化學性質類似清水的其他液體，溫度不高于80度。
3、單級雙吸式離心泵；這種泵實際上相當于兩個B型泵葉輪組合而成，水從葉輪左、右兩側進入葉輪，流量大。轉子為兩端支撐，泵殼為水平部分的蝸殼形。兩個呈半螺旋形的吸液室與泵殼一起為中開式結構，共用一根吸液管，吸、排液管均布為蝸殼形，為了在灌泵時能將泵內氣體排出，在泵殼和吸液室的最高點處分別開有螺孔，灌泵完畢用螺栓封住。泵的軸封裝置多采用填料密封，填料函中設置水封環，用細管將壓液室內的液體引入其中以冷卻并潤滑填料。軸向力自身平衡，不必設置軸向力平衡裝置。在相同流量下雙吸泵比單吸泵的抗氣蝕性能要好。
